目前，CNC精密加工廠家通用的齒輪預載是用小齒輪和齒條接觸，將兩個大齒輪疊合在一起，作為輸出動力的扭矩輪與小齒輪嚙合。在精密機械零件加工過程中，將兩片驅動輪分開的目的，就是使預載的力不是加在于齒條嚙合的傳動輪上，而是分別通過兩個傳動輪，將預載力間接的加載在齒條的齒牙上，使傳動輪的反向齒面和齒條的反向齒面緊緊貼合，這樣，就可以將CNC加工定制中傳動部分的反向間隙基本消除了。

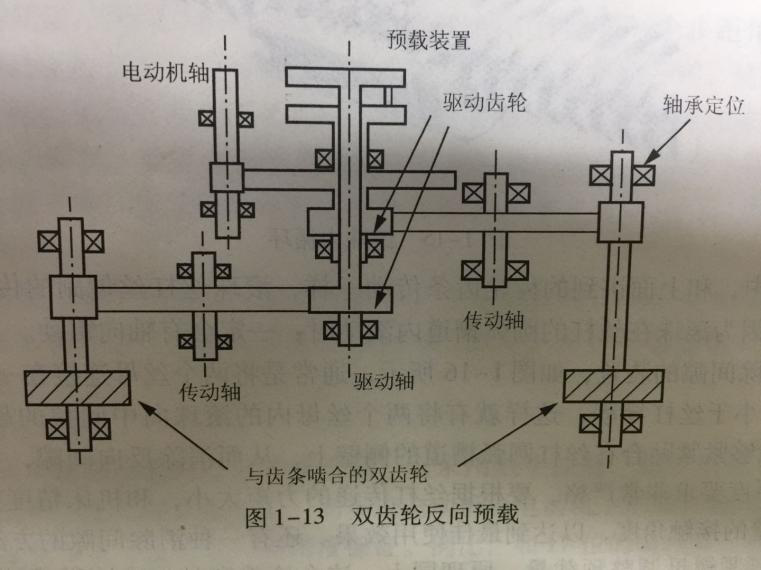

如圖1-13所示，電動機軸輸出扭矩給驅動軸，驅動軸上有兩個驅動輪，分別帶動兩個工作輪和齒條嚙合，其中一個驅動輪套在另一個驅動輪的軸心上，這個驅動輪是受主軸輸出軸直接作用的，而下邊的驅動輪的動作，是依靠上部的預載裝置和上邊的驅動輪保持同步的。這樣，在精密機械零件加工過程中，兩個嚙合輪都可以依靠預載裝置直接壓緊在齒條上了。
