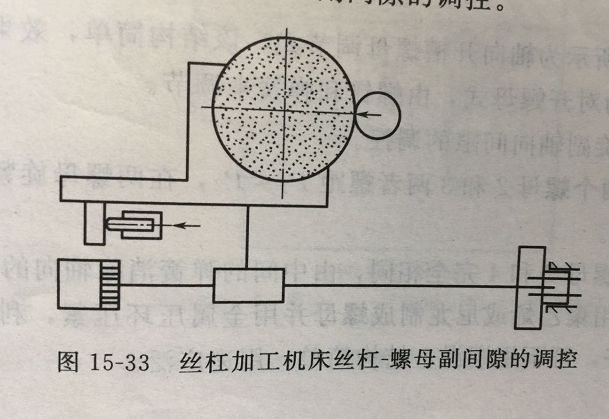

圖15-3３所示為精密機械零件加工中的絲杠加工機床絲杠－螺母副間隙的調控。

　　在CNC加工定制中，該調控機構為M1432A高精度磨床的橫向進給梯形絲杠和半螺母之間的間隙消除機構，若有間隙，既影響砂輪的重復定位，也影響橫向工作進給的準確性。

　　為此，在快速進、退液壓缸旁另裝有一個柱式聞缸，機床工作時始終接通壓力油使柱塞一直頂緊在固定砂輪架上的擋塊上，此頂力的方向與砂輪徑向磨削力方向一致，從而保證精密機械零件加工中螺母總是緊靠在絲杠的一個側面而消除間隙的影響。
